PVC造粒生産ライン

前書き

CYKFのPVC押出しおよび造粒の経験は、業界でよく知られています。PVC用に特別に構築された特別な逆回転二軸スクリュー押出機の直径はØ55〜Ø130mmです。 PVC押出技術に関する長年の研究と、お客様とのコミュニケーションの刺激と話し合いのおかげで、PVC材料に鋭敏な、機械の性能を継続的に改善し、製造品質を強化し、機械の剛性と寿命を安定させてきました。分析はまた、CYKFがPVC押出ペレット化生産ラインの開発において同業他社を凌駕することを促しています。たとえば、リジッドPVC、ソフトPVC、UPVC、CPVC、発泡および木粉の添加など、お客様のさまざまな原材料の配合に応じて、すべて優れた押出性能を備えています。


対象材料:
UPVC、CPVC、医療グレードPVC、ソフトPVC、リジッドPVC、発泡および木粉の追加。

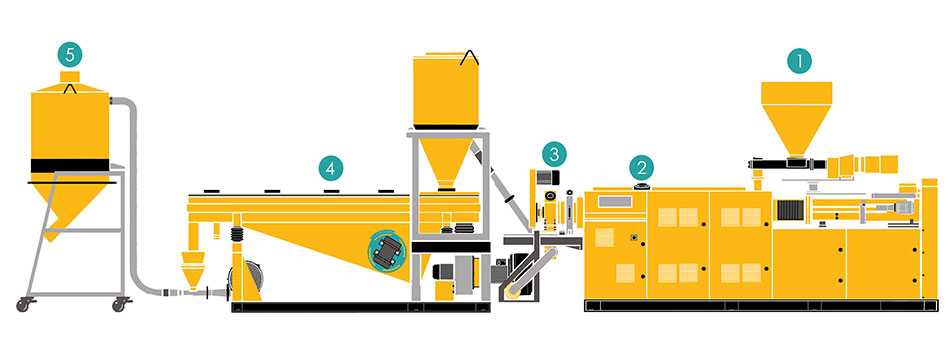

2Dフローチャート

生産工程:
①荷降ろしホッパー(加圧ホッパー/ 2軸計量)➜②エクストルーダー➜③ダイヘッドペレット化システム➜④サイクロンセパレーター➜⑤振動クーラー➜⑥収納バケット

混合・混合後、逆回転二軸混合機に送られ、ホッパーから押し出され、真空系から排気ガスが排出され、押し出された材料はペレット化システムに運ばれ、可塑化された材料はエステルペレットは強風でサイクロン型分離バレルに送られ、予備冷却されます。最後に、エステルペレットは振動冷却器で冷却され、完成品は最終的に貯蔵バレルに入り、必要に応じて包装されます。

  • ホッパーの荷降ろし
    オプションの加圧ホッパーまたは2軸計量機。加圧ホッパーはソフトPVCブランキングの標準装備であり、ブリッジブレイクコンポーネントを装備して混合物を押出機に押し込み、スクリュー搬送プロセス中に材料が均一に混合されるようにすることができます。安定した給餌と生産性向上のための2軸計量機を搭載。

  • スクリュー
    CYKFは、お客様から提供されたPVC原材料配合の要件に従って、ネジを設計および製造できます。鋼の選択であれ、品質管理への精密加工であれ、当社はすべてのプロセスを完全かつ厳密にSOP制御し、優れた製品品質と耐用年数を保証します。

  • ダイヘッド
    金型材料の選択とランナーの設計は、ダイヘッドに最も重要な鍵となります。原材料の不均一な流れ、過度の成形圧力、金型内温度の上昇、原材料の保持、分解、炭化などが発生して原材料の物理的特性が損なわれないように、原材料の物理的特性と特性に応じて設計する必要があります。ダイヘッドはクイッククランプ装置とスライディングレール設計を採用しているため、金型洗浄などでダイヘッドの開閉が簡単かつ迅速に行えます。

  • ダイヘッドペレット化システム
    ペレット化システムは、ナイフヘッドの分解と調整を容易にする特別なナイフホルダー設計を採用しています。

  • サイクロン分離バレル
    エステル粒子を輸送するガス粒子とエステル粒子を分離するために使用され、最初にエステル粒子を冷却できます。

  • 振動冷却器
    は、エステル粒子を均一かつ迅速に冷却し、エステル粒子内のほこりを取り除きます。

  • 貯蔵バレル
    エステルペレットの貯蔵に使用されるバレルはステンレス鋼でできており、必要に応じてさまざまな貯蔵容量を選択できます。さまざまな重量の袋詰め要件に応じて、スペースバッグラックまたはバッグチャーターを選択して、自動計量および充填を支援できます。

製品の特徴

1.「ワンストップ」統合製造サービス
CYKFは、顧客に完全な押出生産ラインを提供し、顧客のプロセス要件に合わせて完全な材料プロセスの推奨事項と機器構成計画を提供できます。問い合わせ、調達、設置作業、フォローアップ機器のメンテナンスなどのサービスを統合し、お客様に最適な機器と高効率の生産ラインを調整します。


2.完全な連続自動制御
CK-DTシリーズは、ハイエンドのマンマシンインターフェース制御システムを搭載し、プログラム可能な検出制御や速度比例リンケージ制御などの特殊モジュールを組み合わせて、連続自動制御を実現しています。


3.最大出力値
押出機のネジは、お客様のニーズとPVC原料の配合に応じて設計されています。CYKFは、PVCの押出と出力に20年の経験があり、機器の最適な構成を統合できます。混合技術においてどちらも優れたパフォーマンスと生産性を備えています。生産された高品質のエステルペレットは、顧客が短期間でコストを回収し、利益を増やすことを可能にします。


4.装置は耐久性と堅牢性があり、機械的動作は安定しています
CK-DTシリーズはCYKFの人気モデルであり、安定した動作効率、高い出力値、優れた出力品質により、多くのユーザーから高い評価を得ています。


5.顧客のニーズに応じて多様な選択肢を提供する
CK-DTシリーズには、必要な出力に応じて5つの仕様があります。さらに詳しい情報が必要な場合は、すぐにご連絡ください。

仕様表

モデル CK-55DT CK-75DT CK-95DT CK-110DT CK-130DT
ねじ径(mm) 55 75 95 108 132
L / D比 22-30 22-30 22-30 22-30 22-30
馬力(kW) 11 30 55 90 110
出力(kg / h) 柔らかい 30〜60 100-200 200-400 400-650 600-1000
ハード 45-90 150〜250 250-550 450-750 800-1200

*容量は、さまざまな原材料の処方によって異なります。
*当社は、予告なしに、デザインを変更する権利を留保ます。

完成品

CPVC

CPVC

PVC +木粉

PVC +木粉

PVCパイプ材料

PVCパイプ材料

PVCホース素材(カルシウム亜鉛シリーズ)

PVCホース素材(カルシウム亜鉛シリーズ)

PVC射出グレードパイプ材料

PVC射出グレードパイプ材料

PVCパイプキャップ材料

PVCパイプキャップ材料

PVC医療グレード材料

PVC医療グレード材料

UPVC

UPVC

硬い透明フィルム素材

硬い透明フィルム素材
